西仪测控电容式压力(差压)变送器怎么接线?可下载文件

来源:西仪测控 作者:西仪测控 发布日期:2021-09-16 访问次数:771
西仪测控电容式压力(差压)变送器怎么接线?可下载文件
       西仪测控的智能压力(差压)变送器是我公司最新研制的新一代全智能电容式压力/差压变送器。传感器是采用引进国外先进技术生产的高精度小型化智能传感器, 在转换原理上利用数字化补偿技术对温度﹑静压进行补偿,提高了测量精度,降低了温度漂移。具有长期稳定性好,可靠性高,自诊断能力强等特点。以其极高的性能价格比,而成为变送器市场的主流产品。
可与罗斯蒙特275型手操器或HT388手操器完成地址查寻、测试、组态等功能的操作。可以实现从控制室、变送器安装现场或回路中的任何接线端点与变送器进行通信,完成远程调试。在进行远程通信时需注意:在接线端点和电源之间必须有不小于250Ω的电阻。
HT388手操器与变送器连接操作之前,务必阅读说明书。
特  点
●由于采用了微处理器而使灵活性增大、功能增强;
●具有较强的自诊断能力;
●零点和量程调整互不影响;
●兼有完善的远程和就地设定、调校功能;
●二线制,符合HART协议可与HART协议终端通信而不中断输出;
●采用数字化补偿技术对温度及静压进行补偿;
●稳定性能好,精度高,阻尼可调,抗单向过载能力强;
●无机械传动部件,维修工作量少,坚固抗振;
●全部通用件,方便维护;

● 接触介质的膜片材料可选,可全天候使用;


智能变送器除了具有远程调校方式外,还具有现场调校方式。

    仪表的现场零点和量程组态调节可通按键“S”、“Z”来完成,施加测量下限(零点)对应的压力,等压力稳定后,同时按下“S”、“Z”键,10秒后进入现场零点和量程组态模式。进入现场组态模式后,按着 “Z”键不动,松开“S”键,3秒后,仪表将当前施加的压力设置为量程下限,仪表将输出4mA。施加测量上限(量程)对应的压力,等压力稳定后,同时按下“S”、“Z”键,10秒后进入现场零点和量程组态模式。进入现场组态模式后,按着 “S”键不动,松开“Z”键,3秒后,仪表将当前施加的压力设置为量程上限,仪表将输出20mA。

特别注意:

每进入零点和量程现场组态模式一次只能进行一次(零点或量程)设定。需要同时修改零点、量程需要进入该模式两次。

选择磁棒调节功能的变送器磁棒使用方法与按键S”、“Z”完全相同。相当于按键外置。

实现现场调整按“C”键10秒可以进行零点重新校准。

5.4 接线

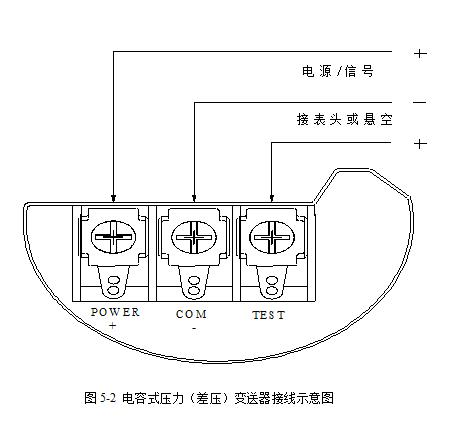

电源—信号端子位于电气壳体内的接线端子侧。接线时,将接线端子侧(标有FIELD TERMINAL)的端盖拧开,接线端子图如图5-3所示,左侧端子是电源—信号端子,右侧端子是测试(试验)或电流指示表连接端子,用V2V3选件后,也可用做毫伏输出端子(5)。测试端子有与电源—信号端子有相同的电流信号420mA dc.;它用于连接指示仪表或测试用。电源是经过信号线供给到变送器,不需要附加电源线。注意,不要把电源—信号线接到测试(试验),否则,就会烧坏二极管。如果万一烧坏,为了使变送器正常工作,可采用应急办法将两测试端子短接。变送器的信号线不需要屏蔽,但用两根扭在一起的双绞线效果最好。信号线不要与其它设备的电源线一起通过导线管或明线槽,也不可在大功率设备附近穿过。电气壳体上的接线孔应当密封(用密封件),以防在电气壳体内积水,如果接线孔不能密封,电气壳体应朝下安装,以便排出内部积水。信号线可以浮地或在信号回路中任何一点单点接地。变送器壳体可以接地或不接地。电源稳压要求不高,即使电源电压波动lV,对输出信号的影响也可忽略不计。由于变送器是电容耦合接地,检查绝缘电阻不能使用高压兆欧表。线路检查只准用不大100V的兆欧表进行测试。输出电流在420mAdc.的变送器最大输出电流不超过23mAdc.
