西仪测控电容式压力(差压)变送器组态调校方法

来源: 作者: 发布日期:2021-09-16 访问次数:1743

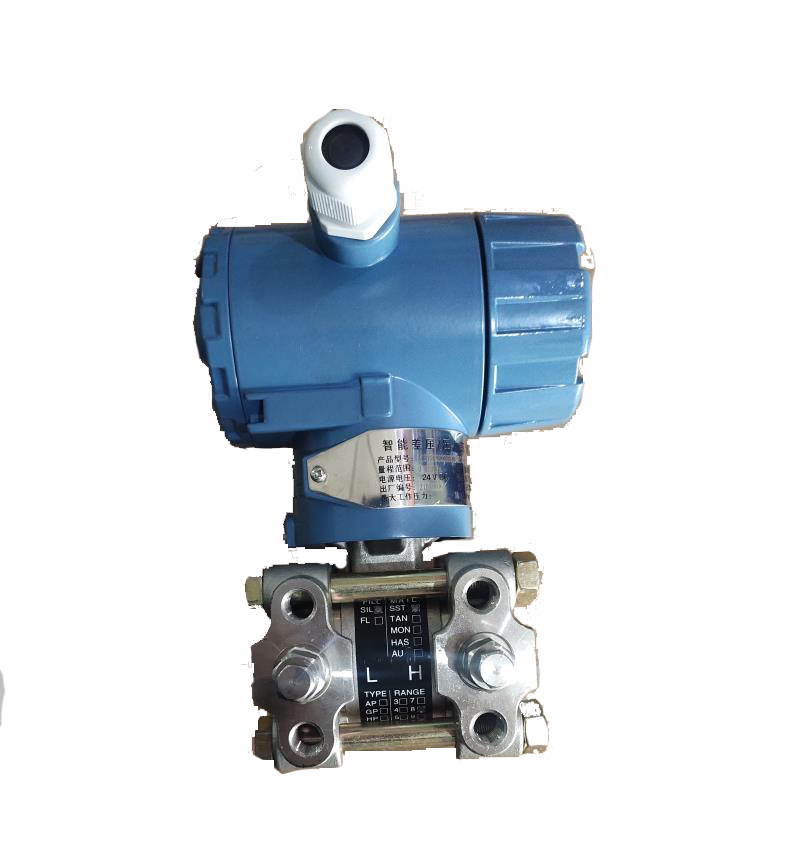

西仪测控电容式压力(差压)变送器组态调校方法

西仪测控电容式压力(差压)变送器组态及调校方法

注:详细电容式压力(差压)变送器组态调校方法可向下拉进行下载资料

HART 现场通信协议是工业界广泛认可的标准,它是传统仪表在两线制4~20mAdc 标准输出的基础上,在不干扰模拟信号输出的情况下,增加了数字通信功能。HART 现场通信协议在提供了现场总线优点的同时,保留了传统的4~20mAdc模拟信号,是唯一向后兼容的智能化仪表解决方案。

智能变送器是完全符合HART协议的智能变送器。和其他HART设备一样具有双向的HART远程通信功能。主变量可由4~20mAdc模拟信号传递也可通过HART通信来完成,另外的过程参数、组态、校准及诊断功能都可由HART通信来完成,且不影响4~20mAdc模拟信号传递。

SF系列手动按键调整仪表调校方法另外提供)

4.1远程调校指令图

使用HT388手操器都可对变送器进行调校。其调校指令树形图如下:

4.2使用HT388手操器进行远程调校

通过对本节的阅读用户可在较短的时间内完成HART协议设备对智能变送器的简单调试。

4.2.1准备工作

1. 调校设备:24V直流稳压电源,高精度万用表(四位半以上精度),HT388手操器,负载电阻和标准压力源。

2. 按如下图所示,连接变送器调试电路

3. 检查电路连接正确后,打开直流稳压电源。

4. 检查电流表输出是否正常,输出正常后打开HT388手操器。输出不正常,检查变送器连接电路。

5. HT388手操器自动搜索在线变送器,搜索到变送器后,按ENTER键进入变送器调校。未搜索到变送器,检查变送器连接电路,或按HT388手操器提示,查询非零地址仪表。

4.2.2与输出有关的参数的设定

查寻到在线仪表的地址后,按ENTER键进入变送器调校功能选择。选择“2.组态”,出现如下界面:

进入组态功能,在这里组态功能分两个分支,一个“与输出有关参数”另外一个“与输出无关参数”;用光标选择后,按“ENTER”键进入。这里“与输出有关参数”包括:工程单位、零点量程的设定、输出型式的选择(线性或开平方输出)以及阻尼的设定。“与输出无关参数”包括:工位号、描述符、日期、信息等与输出无关的参数。

4.2.2.1选择工程单位,选择“与输出有关参数”功能,按ENTER键出现如下界面:

↑↓键选择工程单位,按ENTER确认选择的单位,进入变送器量程范围设定。此时显示为上次组态参数,如下图

4.2.2.2量程范围设定,该功能是最常用的组态功能,如上图需要修改量程范围请按修改键进入如下界面:

远程修改量程范围的方法有两种:1.用键盘进行数字设定;2.用标准压力源设置。

用键盘设定:选择用键盘输入,按ENTER界面如下:

ENTER不进行修改,进入量程设定;按修改键,进入零点值修改,按界面提示输入零点值。再按ENTER进入量程设定。量程设定与零点设定方法相同。

注:用←键可以删除新修改数字。

用标准压力源设定:选择用标准源设置,按ENTER界面如下:

用标准压力源设定是将实际的压力输入值设置为零点值(或量程)值,在进入修改时,HT388手操器首先读出该点的压力值,如上图,按修改键零点将被修改为当前的压力值(不需要输入数字,当零点改变时,量程值会随着平移)。量程的标准源修改方法与零点修改方法相同。

4.2.2.3输出型式设定

量程范围的设定完成后,自动进入输出型式设定,如上图。用 ↑↓键选择输出型式,按ENTER确认选择,进入变送器阻尼设定。

4.2.2.4阻尼时间设定

需修改阻尼时间按修改键进入阻尼时间修改,否则,按ENTER返回组态主菜单,与输出有关的参数组态完毕。

输入阻尼值,按ENTER返回组态主菜单,与输出有关的参数组态完毕。

4.2.3与输出无关的参数的设定

与输出无关的参数主要是变送器的信息参数,包括工位号、描述符、日期、信息、指示表、法兰材料、o型圈材料、排气排液阀的材料、灌充液、隔离膜片、远传装置情况等,主要描述变送器的记忆性信息,与变送器的输出稳定性无关。设定方法参考HT388用户手册。

4.3 变送器现场调校说明(详见三按键说明书)

智能变送器除了具有远程调校方式外,还具有现场调校方式。

    仪表的现场零点和量程组态调节可通按键“S”、“Z”来完成,施加测量下限(零点)对应的压力,等压力稳定后,同时按下“S”、“Z”键,10秒后进入现场零点和量程组态模式。进入现场组态模式后,按着 “Z”键不动,松开“S”键,3秒后,仪表将当前施加的压力设置为量程下限,仪表将输出4mA。施加测量上限(量程)对应的压力,等压力稳定后,同时按下“S”、“Z”键,10秒后进入现场零点和量程组态模式。进入现场组态模式后,按着 “S”键不动,松开“Z”键,3秒后,仪表将当前施加的压力设置为量程上限,仪表将输出20mA。

特别注意:

每进入零点和量程现场组态模式一次只能进行一次(零点或量程)设定。需要同时修改零点、量程需要进入该模式两次。

选择磁棒调节功能的变送器磁棒使用方法与按键S”、“Z”完全相同。相当于按键外置。

实现现场调整按“C”键10秒可以进行零点重新校准。
