YTP系列隔膜压力表

使用说明书

   YTP系列隔膜压力表是由连接体和隔膜体与通用型压力表组成。用于测量强腐蚀、高温、高粘度、易结晶、有固体浮游物的介质压力。隔膜有多种材料,以适应各种不同腐蚀性介质,广泛用于石油、化工、制碱、化纤、染化、制药和食品等行业。

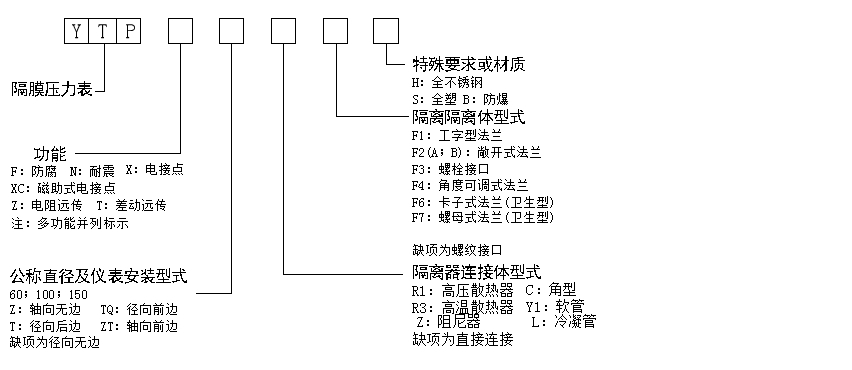

型号标注:

工作原理:

压力表在工作时,隔膜在被测介质压力作用下产生变形,密封液被压,形成一个相当于P的压力,传导至压力仪表,显示被测介质压力值。


主要技术参数:

1. 精确度等级:1.6级、2.

2.隔膜材料:0Cr17Ni12Mo2 (316) 哈氏合金C (H276C)、蒙乃尔合金 (Cu30Ni70)

钽合金 (Ta) 聚四氟乙烯 (F4) 、锡青铜。(膜片耐蚀性见表)

(本公司一般选用材料为0Cr17Ni2Mo2 (SUS316),以上耐腐蚀材料选择为常温请况。对在特殊情况时请详细说明。)

3. 隔离体材料:耐酸不锈钢、含钼不锈钢、氟塑料。

4. 密封垫圈材料:丁晴橡胶、氟塑料。

5. 密封液:硅油、植物油。

6. 温度影响:仪表在使用环境温度偏离20±5℃时,仪表受温度影响的示值最大变化率:

              刚性:不大于量程0.1%/℃;

              柔性(远接式):不大于量程0.1+0.025L%/ (L—传压导管长度m)

7. 液位差:

软管连接的隔膜压力表在安装时若受压部与压力表处不同位置,其液位差将形

成一个压力差P的影响,

P=密封液比重×液位差

8. 使用工作温度:-25℃~55

9.连接尺寸:

⑴螺纹连接:M20X1.5 (G3/8G1/2)

⑵法兰连接:①国家标准GB/T9119-2000

            ②本公司法兰标准 (见法兰盘规格选用表)

            ③可根据用户特殊需要生产

10.指示仪表表壳公称直径:Φ60Φ100Φ150

11.仪表执行标准:JB/T86241997


使用与订货:

1、 仪表工作环境应无腐蚀性气体。

2、 不得私自拆卸或更换已配置的仪表,以免填充液外泄影响性能。

3、 订货时请注明配置仪表名称、型号、测量范围、精确度等级及连接管型式 (软管长度)、隔离器接口型式、隔离器接口材料、隔膜材料以及法兰配接管子通径、标准代号等。

如要求配置其它型式仪表或其它特殊要求,请在订货时详细说明。
