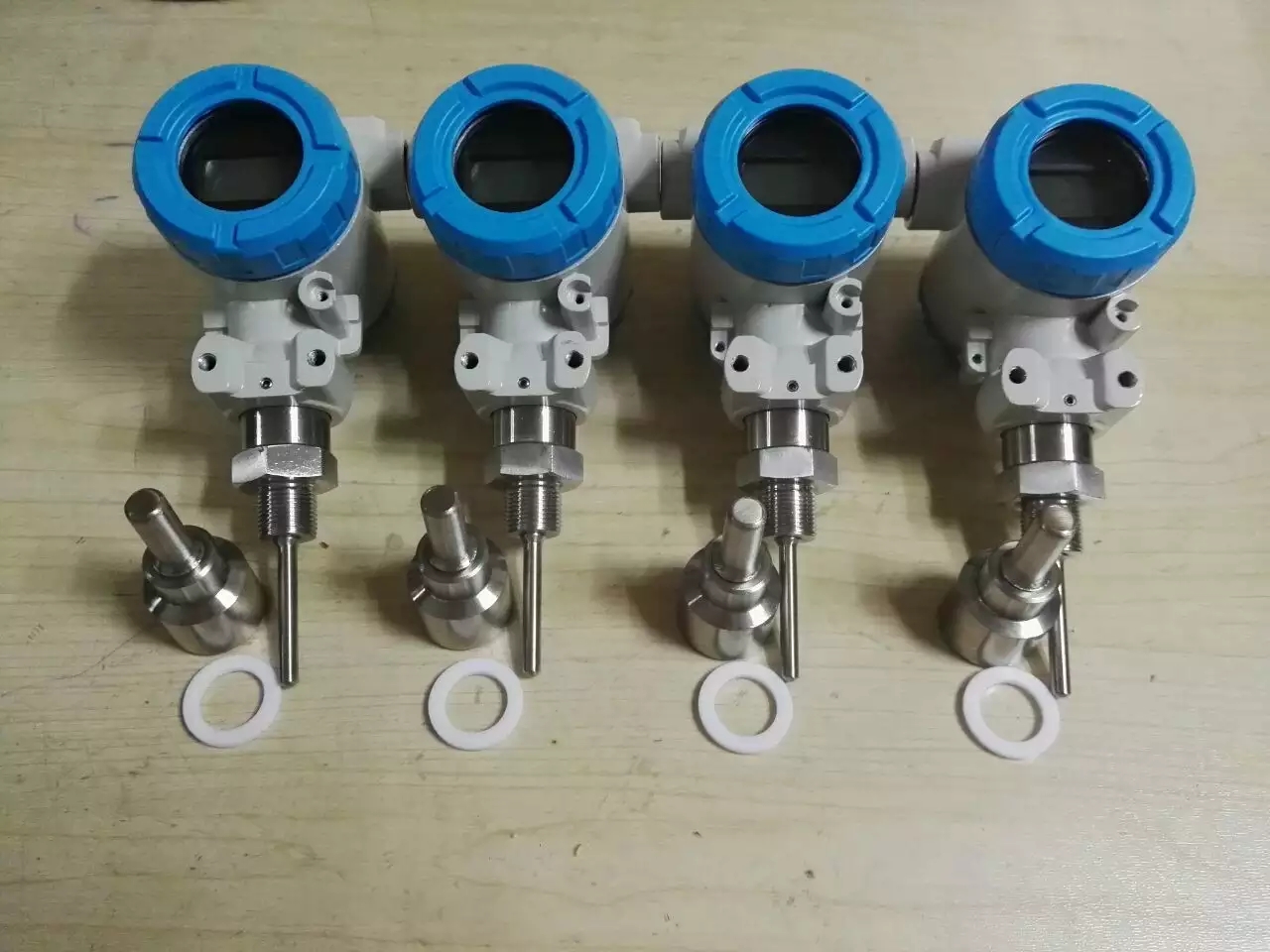

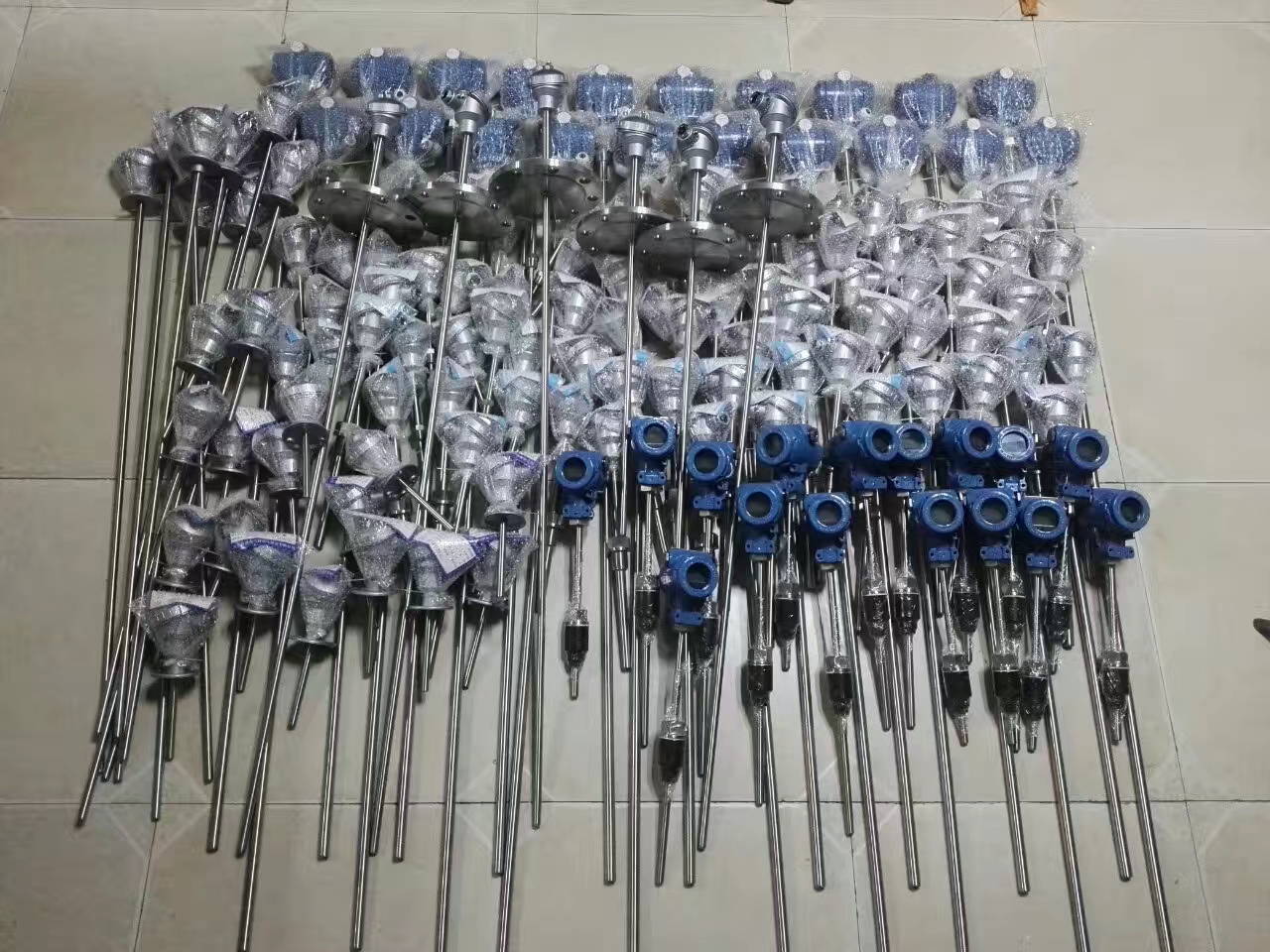

一体化温度变送器

W

热电阻/热电偶/温度变送器

注册型号

Z

热电阻（RTD）

传感器类型

R

热电偶（TC）

P

铂热电阻：Pt100    Pt-RTD 适用范围：-200℃～+500℃     精度等级、允差（℃）：A级±（0.15+0.002|t|） B级±（0.15+0.002|t|）

分度号、适用范围、精度等级、允差

C

铜热电阻：Cu50     Cu-RTD 适用范围：-50℃～+150℃      精度等级、允差（℃）：±（0.30+0.005|t|）

S

铂铑10-铂热电偶 PT10%RH-Pt 适用范围：0～1100℃          精度等级、允差Δt（℃）：Ⅰ级±（±1.0℃）Ⅱ级±（±1.5℃）

B

铂铑30-铂铑6热电偶 Pt30%Rh-Pt6%Rh 适用范围：0～1600℃    精度等级、允差Δt（℃）：Ⅰ级±（±1.0℃）Ⅱ级±（±1.5℃）

E

镍镉-铜镍热电偶   NiCr-CuNi     适用范围：0～600℃     精度等级、允差Δt（℃）：Ⅰ级±（±1.5℃）Ⅱ级±（±2.5℃）

K

镍镉-镍硅热电偶   NiCr-NiAi     适用范围：0～800℃     精度等级、允差Δt（℃）：Ⅰ级±（±1.5℃）Ⅱ级±（±2.5℃）

R

铂铑13-铂热电偶    Pt13%Rh-Pt    适用范围：0～1200℃    精度等级、允差Δt（℃）：Ⅰ级±（±1.0℃）Ⅱ级±（±1.5℃）

J

铁-铜镍热电偶     Fe-CuNi       适用范围：0～500℃     精度等级、允差Δt（℃）：Ⅰ级±（±1.0℃）Ⅱ级±（±2.5℃）

T

铜-铜镍热电偶     Cu-CuNi       适用范围：-400～300℃  精度等级、允差Δt（℃）：Ⅰ级±（±0.5℃）Ⅱ级±（±1.0℃）

A

带普通一体化变送模块、输出两线制4～20mA DC

一体化、分体式温度变送器

B

带一体化智能温度变送模块、隔离型，两线制4～20mA DC HART

C

一体化形式，A型+现场LED数字显示

D

一体化形式，B型+现场LED数字显示

E

分体安装型，现场LED数显，两线制4～20mA DC

F

分体安装型，现场LED数显，两线制隔离输出4～20mA DC HART

1

单只元件

2

双支元件

3

叁支元件

N

N支元件

感温元件支数

1

常压，或≤0.2Mpa

5

PN11Mpa；Class 600LB ANSI

压力等级

2

PN2.5Mpa；Class 150LB ANSI

6

PN15Mpa；Class 900LB ANSI

3

PN5.0Mpa；Class 300LB ANSI

7

PN26Mpa；Class 1500LB ANSI

4

PN6.4Mpa；Class 400LB ANSI

8

PN32Mpa；Class 2500LB ANSI

01

简易式铠装芯（带磁接线板和弹簧）

14

卡箍式管壁测量型（带导热块）

产品类型

02

无固定装置型（Φ12或Φ保护管）

15

热套式热电偶铠装式延长型

03

固定螺栓型  保护管（Φ12、Φ16）

16

固定螺栓锥形护管铠装元件延长型

04

活动法兰型

17

高耐磨型（两节式）

05

固定法兰型

18

高耐磨型（单节式）

06

固定螺栓式带锥形保护管型

19

高温、高耐磨保护管型热电偶

07

直行管接头型（两节式）

20

高温盐浴炉热电偶

08

活络管接头型（两节式）

21

水泥回转窑用耐磨高温型热电偶

09

固定螺纹型（两节式）

22

回转窑烟道型高铝质、刚玉质

10

热套式深盲孔保护管型（两节式）

23

耐腐蚀（PTFE）型热电偶、热电阻

11

焊接式锥形盲孔保护管型（两节）

24

带切断阀耐磨型热电偶热电阻

12

烟道、风道用大直径保护管型

25

多点式铠装热电阻热电偶，可10点

13

煤粉仓用耐腐型（低温合金耐腐）

26

3A卫生标准、食品型热电偶

A

M27×2

E

G1''

I

M18×1.5

M

DN40（11/2''） 法兰

工艺过程连接

B

M20×1.5

F

1/2''NPT

J

DN15（1/2"）法兰

P

DN50（2''） 法兰

C

G1/2''

G

3/4''NPT

K

DN20（3/4"）法兰

Q

DN80（3''） 法兰

D

G3/4''

H

1'' NPT

L

DN25（1"）法兰

N

用户

B

304

S9

321

Ni

Ni9990

F₄₆

FEP

保护管材质

C

304L

NB

347

Ti

TA（1-3）

A₈

高铅质

D

310S

N6

Inconel600

G3

GH3030

A₉

刚玉质Al₂O₃

E

316

HB

Hasloy B

G9

CH3039

SN

氮化硅Si₃N₄

F

316L

HC

Hasloy C

SO

石英SiO2

SC

碳化硅SiC

MT

316Ti

5M

Monel k500

F₄

PTFE

MS

二硅化钼MoSi

W

其它特殊材质

O

普通防水型

D

隔爆型 ExdIICT1～T6

安全等级

100

250

400

600

900

1500

3000

标称长度mm  （不再标称长度内，可填实需长度）

150

300

500

750

1000

2000

3500

200

350

550

800

1200

2500

需要长度mm

↓

↓

↓

↓

↓

↓

↓

↓

↓

↓

↓

W

Z

S

A

1

1

18

A

B

O

1200

选型举例

一体化温度变送器；传感器为热电阻；铂铑10-铂热电偶，PT10%RH-Pt，适用范围为0～1100℃，精度等级、允差Δt（℃）：Ⅰ级±（±1.0℃）Ⅱ级±（±1.5℃）；带普通一体化变送模块、输出两线制4～20mA DC；单支感温元件；压力等级为常压或≤0.2Mpa；高耐磨型（单节式）；工艺过程连接为M27×2；保护管材质为304；普通防水型；标称长度为1200mm
