WRN、WZP系列热电偶热电阻

来源： 作者： 发布日期：2021-06-02 访问次数：1129

型号：WRN、WZP

名称：热电偶热电阻

精度：

单位：

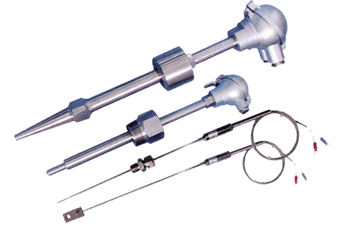

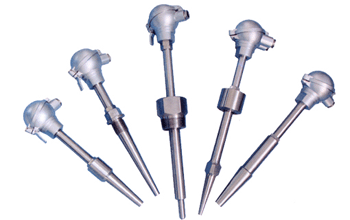

WRN、WZP系列热电偶具有细长、容易弯曲、热响应时间快，耐振动、耐温、抗压和坚固耐用等优点。它可用作直接测量，也可以作为装配式热电偶、热电阻的内芯元件，以取代传统装配式.铠装铂热电阻可用于测量-200～+500℃范围内温度。产品适用在dIIBT4和dIICT5温度组别区间内具有爆炸性气体的场所内使用。符合IEC60079标准，GB3836标准。

一体化智能温度变送器是一种高性能的带HART通迅协议的温度变送器，可用于所有的工业行业，体积紧凑，可安装在热电阻、热电偶、接线盒内，输出与输入均为有效的电隔离。温度变送器将来自于热电阻、热电偶的信号转换为于传感器特性相应的，输出与负载无关的二线制4~20mA的电流信号。分体式是把温度变送器置于现场安装的隔爆外壳中，产品支持三按键操作，采用全隔离HART协议智能模块，很方便现场组态，具有输入输出全隔离，变送器具有超强的抗干扰能力。该变送器带高亮度白色背光表头，温度现场指示醒目。零点和量程调整互不影响，超小温度漂移，性能达到欧美同类产品。变送器可与热电偶、热电阻一体化安装，也可以分体化安装。分体安装时通过可选的安装支架方便的固定在垂直或水平的管道上。
结构原理

产品选型
WR/WZ
热电阻/热电偶/温度变送器
注册型号
 
Z
热电阻（RTD）
传感器类型
R
热电偶（TC）
 
P
铂热电阻：Pt100    Pt-RTD 适用范围：-200℃～+500℃     精度等级、允差（℃）：A级±（0.15+0.002|t|） B级±（0.15+0.002|t|）
分度号、适用范围、精度等级、允差
C
铜热电阻：Cu50     Cu-RTD 适用范围：-50℃～+150℃      精度等级、允差（℃）：±（0.30+0.005|t|）
S
铂铑10-铂热电偶 PT10%RH-Pt 适用范围：0～1100℃          精度等级、允差Δt（℃）：Ⅰ级±（±1.0℃）Ⅱ级±（±1.5℃）
B
铂铑30-铂铑6热电偶 Pt30%Rh-Pt6%Rh 适用范围：0～1600℃    精度等级、允差Δt（℃）：Ⅰ级±（±1.0℃）Ⅱ级±（±1.5℃）
E
镍镉-铜镍热电偶   NiCr-CuNi     适用范围：0～600℃     精度等级、允差Δt（℃）：Ⅰ级±（±1.5℃）Ⅱ级±（±2.5℃）
K
镍镉-镍硅热电偶   NiCr-NiAi     适用范围：0～800℃     精度等级、允差Δt（℃）：Ⅰ级±（±1.5℃）Ⅱ级±（±2.5℃）
R
铂铑13-铂热电偶    Pt13%Rh-Pt    适用范围：0～1200℃    精度等级、允差Δt（℃）：Ⅰ级±（±1.0℃）Ⅱ级±（±1.5℃）
J
铁-铜镍热电偶     Fe-CuNi       适用范围：0～500℃     精度等级、允差Δt（℃）：Ⅰ级±（±1.0℃）Ⅱ级±（±2.5℃）
T
铜-铜镍热电偶     Cu-CuNi       适用范围：-400～300℃ 精度等级、允差Δt（℃）：Ⅰ级±（±0.5℃）Ⅱ级±（±1.0℃）
 
K
铠装型热电阻或热电偶，无变送输出
一体化、分体式温度变送器
A
带普通一体化变送模块、输出两线制4～20mA DC
B
带一体化智能温度变送模块、隔离型，两线制4～20mA DC HART
C
一体化形式，A型+现场LED数字显示
D
一体化形式，B型+现场LED数字显示
E
分体安装型，现场LED数显，两线制4～20mA DC
F
分体安装型，现场LED数显，两线制隔离输出4～20mA DC HART
 
1
单只元件
2
双支元件
3
叁支元件
N
N支元件
感温元件支数
 
1
常压，或≤0.2Mpa
5
PN11Mpa；Class 600LB ANSI
压力等级
2
PN2.5Mpa；Class 150LB ANSI
6
PN15Mpa；Class 900LB ANSI
3
PN5.0Mpa；Class 300LB ANSI
7
PN26Mpa；Class 1500LB ANSI
4
PN6.4Mpa；Class 400LB ANSI
8
PN32Mpa；Class 2500LB ANSI
 
01
简易式铠装芯（带磁接线板和弹簧）
14
卡箍式管壁测量型（带导热块）

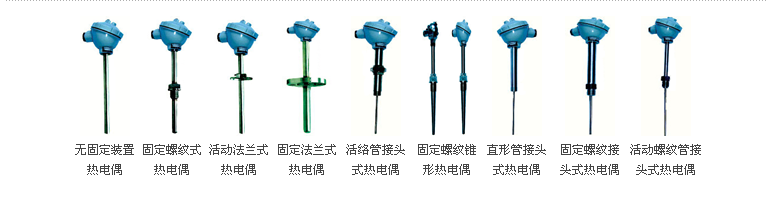

产品类型
02
无固定装置型（Φ12或Φ保护管）
15
热套式热电偶铠装式延长型
03
固定螺栓型 保护管（Φ12、Φ16）
16
固定螺栓锥形护管铠装元件延长型
04
活动法兰型
17
高耐磨型（两节式）
05
固定法兰型
18
高耐磨型（单节式）
06
固定螺栓式带锥形保护管型
19
高温、高耐磨保护管型热电偶
07
直行管接头型（两节式）
20
高温盐浴炉热电偶
08
活络管接头型（两节式）
21
水泥回转窑用耐磨高温型热电偶
09
固定螺纹型（两节式）
22
回转窑烟道型高铝质、刚玉质
10
热套式深盲孔保护管型（两节式）
23
耐腐蚀（PTFE）型热电偶、热电阻
11
焊接式锥形盲孔保护管型（两节）
24
带切断阀耐磨型热电偶热电阻
12
烟道、风道用大直径保护管型
25
多点式铠装热电阻热电偶，可10点
13
煤粉仓用耐腐型（低温合金耐腐）
26
3A卫生标准、食品型热电偶
 
A
M27×2
E
G1''
I
M18×1.5
M
DN40（11/2''） 法兰
工艺过程连接
B
M20×1.5
F
1/2''NPT
J
DN15（1/2"）法兰
P
DN50（2''） 法兰
C
G1/2''
G
3/4''NPT
K
DN20（3/4"）法兰
Q
DN80（3''） 法兰
D
G3/4''
H
1'' NPT
L
DN25（1"）法兰
N
用户
 
B
304
S9
321
Ni
Ni9990
F46
FEP
保护管材质
C
304L
NB
347
Ti
TA（1-3）
A8
高铅质
D
310S
N6
Inconel600
G3
GH3030
A9
刚玉质Al2O3
E
316
HB
Hasloy B
G9
CH3039
SN
氮化硅Si3N4
F
316L
HC
Hasloy C
SO
石英SiO2
SC
碳化硅SiC
MT
316Ti
5M
Monel k500
F4
PTFE
MS
二硅化钼MoSi
W
其它特殊材质

 
O
普通防水型
D
隔爆型 ExdIICT1～T6
安全等级
 
100
250
400
600
900
1500
3000
标称长度mm （不再标称长度内，可填实需长度）
150
300
500
750
1000
2000
3500
200
350
550
800
1200
2500
需要长度mm
↓
↓
↓
↓
↓
↓
↓
↓
↓
↓

WR
S
A
1
1
18
A
B
O
1200
选型举例
WR热电阻变送器；铂铑10-铂热电偶，PT10%RH-Pt，适用范围为0～1100℃，精度等级、允差Δt（℃）：Ⅰ级±（±1.0℃）Ⅱ级±（±1.5℃）；带普通一体化变送模块、输出两线制4～20mA DC；单支感温元件；压力等级为常压或≤0.2Mpa；高耐磨型（单节式）；工艺过程连接为M27×2；保护管材质为304；普通防水型；标称长度为1200mm
