2088压力变送器安装指导书

来源:西仪测控 作者:西仪测控 发布日期:2021-08-05 访问次数:721

2088压力变送器安装指导书

1、概述

  我公司生产的扩散硅式压力变送器,是采用新一代的压力检测原理,与传统产品相比具有技术先进、性能可靠、安装方便、精确度高、体积小、耐振动等优点。已成为当今使用最多的压力变送器。适用于化工、石油、电厂、冶金、建材、医药、食品、给排水等领域的气体、液体、蒸汽介质的压力检测,并将其转换成4-20mADC信号。配合相应的显示仪表,记录仪表或调节器,实现压力参数的自动检控。

2接线、调试方法说明

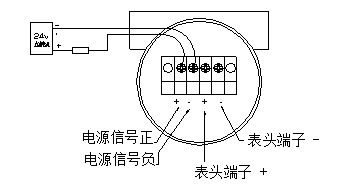

变送器电气连接见下图:

备注:表头端子一般不用连接任何线路


模拟扩散硅压力变送器,激励方式采用恒流源方式,恒流源电流1.5mA,输出方式为二线制420mADC,供电电压24VDC。电子板的正面有3个可调电位器,下部的两个为量程和零点调节电位器,上部的电位器为线性调节电位器,出厂后严禁调整。电子板的背面有2组插针,分别为传感器接口插针和电源插针。

电子板的正面下部的两个电位器为量程和零点调节电位器,通过调节电位器可以调整零点和量程。顺时针转动电位器变送器输出增加,逆时针转动电位器变送器输出减小。零点调节不影响量程,但量程调节影响零点。


特别注意:对于小量程由于安装位置的影响有可能产生小的位置误差,需要用零点电位器调整,一般情况下请不要调整零点电位器,严禁调整量程电位器。


3、安装使用

  压力的测量准确度,很大程度上取决于变送器和引压管的正确安装。考虑到工艺流程和经济因素,用于液位测量的变送器经常只能安装在恶劣环境中。然而,变送器应尽量安装在温度梯度和温度波动小的地方,同时要避免振动和冲击。

    变送器相对流程管道的正确位置依赖于被测介质。为了选定最佳安装位置、应考虑下面几点:

引压管的安装

1. 腐蚀或过热的介质不能与变送器直接接触;

2. 防止渣子在引压管内部沉积;

3. 尽可能短地使用引压管;

4. 两引压管里的液压高度应保持平衡

5. 引压管应装在温度梯度和波动小的地方;

测量气体压力时,引压管应装在管道的顶部或侧面,变送器应装在侧面取压口的上方以便液体排入流程管道。

    测量液体压力时,引压管应装到流程管道的侧面以避免渣子沉积。变送器装在侧面取压口下方,以便气体排入流程管道。

    测量蒸汽压力时,引压管应安装在管道侧面,而变送器应装在取压口的下方,以便冷凝液流人引压管。

测量蒸汽时,引压管内要充满水,防止蒸汽与变送器直接接触。由于变送器的容积变化量很小,故不需要冷凝器。

连接变送器与被测量介质取压口的管路是压力的传输通道,在压力传递过程中,引起误差的原因如下:

1. 压力的泄漏

2. 引压管道的摩擦损失

3. 液体介质的管路中积集气体

4. 气体介质的管路中积集液体

危险场所安装

为使安装的变送器保持防爆功能,必须注意下述事项(详见防爆说明书)

1. 盖子必须拧紧,保证最少啮合6扣,不得损坏螺纹。

2. 传感器与电气壳体的连接部位,最少啮合6扣,且不能有损坏螺纹。

3. 接线孔必须用合适密封件密封。

4. 如果壳体上另一个接线孔不用,必须用带螺纹的金属塞塞住,最少啮合6扣。

5. 电气壳体的电路侧和接线侧之间的密封层不得损坏,接线端子都必须完好。
