磁性浮球液位计

来源: 作者: 发布日期:2021-06-05 访问次数:73

型号:UZJ

名称:浮球液位计

精度:1.0/1.6

单位:台

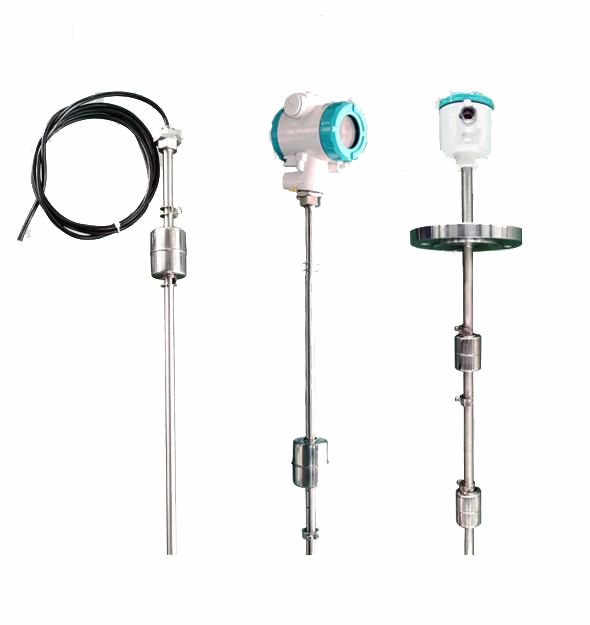

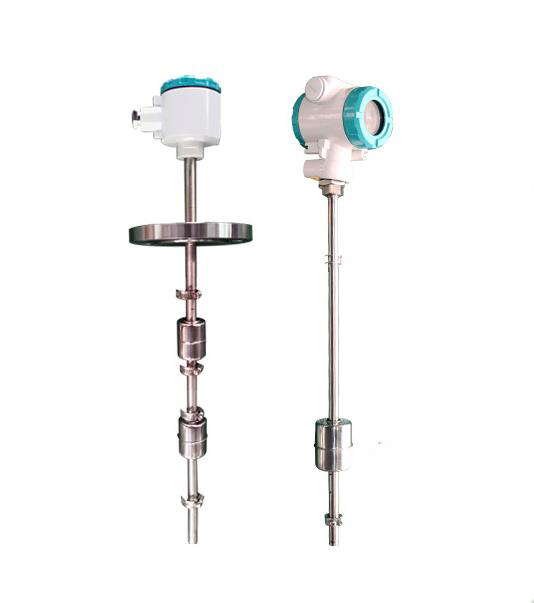

UZJ浮球液位计主要由磁浮球、传感器、变送器三部分组成。浮球液位计采用304不锈钢、pvc、PTFE等材料作保护管和安装固定件;对于腐蚀性很强的介质,采用聚四氟乙烯烧结在接触介质金属保护管,浮球的表面,以确保液位仪表不被腐蚀。根据用户要求预设磁敏元件,浮球随液面上下运动改变磁敏元件的预设状态发出通断信号,实现对液面的监控。

广泛应用:

UZJ浮球液位计适用于炼油、化工、造纸、食品和制药等行业,也可适用污水处理及各类敞口或带压容器内介质液位的测量,对于地下贮槽和高层水箱的液位测量尤为理想仪表。液位计由不锈钢或防腐材料制成,且具有隔爆的防护性能。

工作原理:

当磁浮球随液面的变化,沿导管而上下浮动时,浮球内的磁钢吸合传感器内相应位置上的干簧管使传感器的总电阻值发生变化,再由变送器将变化后的电阻信号转换成4-20mA的电信号输出,并通过数显控制仪或光柱数显仪对液位进行远距离测量,并可在显示仪上设定上、下限报警,实现对液位的远程数字控制。也可以由其它调节器构成液位恒值调节电脑控制系统,实现对液位的PID连续远程控制。

浮球液位计性能特点:

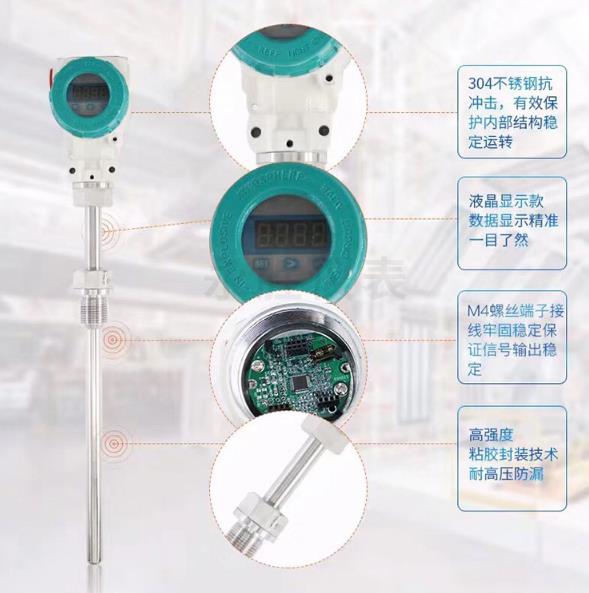

1、采用SMD技术,提高仪器可靠性。
2、自动功率调整、增益控制、温度补偿。
3、先进的检测技术,丰富的软件功能适应各种复杂环境。
4、采用新型的波形计算技术,提高仪表的测量精度。
5、具有干扰回波的抑止功能保证测量数据的真实。
6、16位D/A转换,提高电流输出的精度和分辩率。
7、传感器采用四氟乙烯材料,可用于各种腐蚀性场合。
8、多种输出形式:可编程继电器输出、高精度4-20mA电流输出。

UZJ浮球液位计主要技术指标:
1、变送器总长:≤6000mm(任选);
测量范围:L ≤5500mm;
安装高度:H ≤5700mm;H – L ≤200mm;
2、变送器准确度±1.5 %(测量高度H >1000mm)±1.5 %(测量高度500mm ≤H ≤1000mm);
3、输出信号:4~20mA两线制;
4、输出负载:90~1KΩ,0~500Ω;
5、接线盒外壳防护:I P65;
6、测量介质温度:- 20 ~ 130℃;
7、测量介质压力:≤0.6 Mpa;
8、测量介质条件:粘度≤0.07PaS。 密度≥0.8g /cm3;
9、浮球:标准供货¢150(导杆为¢25);
特殊供货¢56(导杆为¢12); ¢29(导杆为¢7.5)。
浮球液位计安装说明:
1、UZJ型仪表
2、被测介质不应含有铁磁性杂质。
3、为了防止运输时浮球在密封管上高速滑落或撞击,引起测量带脱出,故仪表在出厂前, 用卡箍将浮球固定在密封密管底部,磁钢在密封管顶部。用户在安装使用前应先拆去卡箍,将浮球上升至 密封管顶部,然后轻缓地将浮球下移,针针应作相应的转动。
4、JL-UQZ型仪表的面扳指示为指针式,满度测量时指示数字为喱针方向排列,空度测量时指示数字为逆时 针方向排列。
5、JL-UQZ型仪表出厂时附有安装法兰,用户应有配管道法兰。
6、JL-UQZ型仪表的安装位置一般选择在量程之半。
浮球液位计选型:
型 号 规 格 编 码 内 容
UZJ 浮球液位计

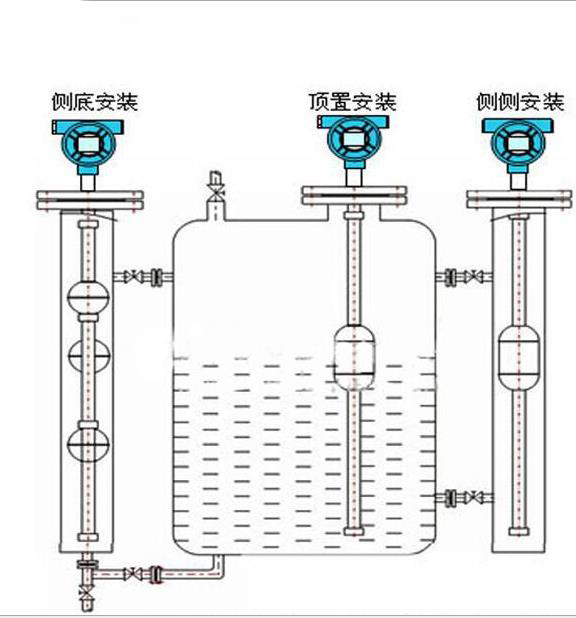

  01     顶置式
02     侧侧式
03     侧底式
04     支架式
  H   测量范围H
    * 引颈长度(选01型时请注明)
UZJ

订货须知 :

1、订货时需注明型号、介质密度、温度、压力,插入深度(L)、测量范围(l)、法兰标准、规格、数量;

2、如有特殊要求,请在订货时详细注明。
