精密数字压力表

来源: 作者: 发布日期:2021-06-04 访问次数:46

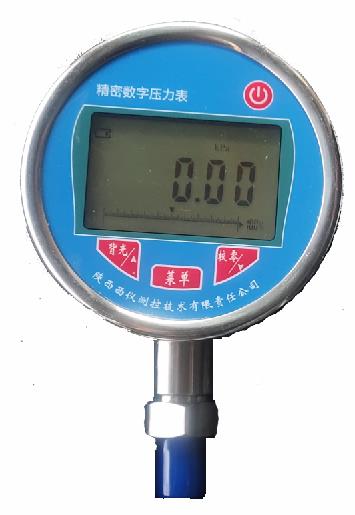

型号:Y-100S精密数字压力表

名称:精密数字压力表

精度:0.05级/0.02级

单位:台

Y-100S精密数字压力表除可作较高准确度校正标准器(表)外,也可作为仪表使用,广泛用于冶金、石油、化工、电力、天然气、表量及科研等部门。

1、    概   述
1.1、  系列精密数字压力表为交直流两用的便携式仪表。
1.2、  高性能的微处理器对仪表的各项性能及技术指标作连续修正,保证仪表长时间内宽温度范围内使用而不影响仪表的精度。
1.3、功耗低。电池采用进口镍氢高能电池,保证仪表在长时间内工作。
1.4、  恒流充电,具有电池电压的过充电、欠压自动关机及自动保护功能,保证电池不因过充电或欠压而损坏,电池使用寿命长。
1.5、      微功耗的欠电压自动保护功能,保证仪表即使操作者因故而连续开机过长也不会因欠电压而损坏电池。
1.6、      仪表量程功能丰富,一表多用。
1.7、      软件内容丰富,操作简单、明了。
1.8、      采用薄膜面板轻触开关,款式新颖,按键寿命长。
1.9、      可直接在面板上操作调校满量程。
1.10、便携式金属外壳,抗干扰强,牢固耐冲击。
2、      用   途
精密数字压力表除可作较高准确度校正标准器(表)外,也可作为仪表使用,广泛用于冶金、石油、化工、电力、天然气、表量及科研等部门。
3、    工作原理
工作原理:系列精密数字压力表是采用进口高精度压力传感器和24位高分辩率
A/D转换器,以单片机为核心的高精度压力测量和校验仪器,大大提高压力表精度。该仪器主要应用于普通压力表、精密压力表和压力变送器的校验与检定,也可作为压力基准在实验室及压力仪器生产过程中使用。
压力:被测介质从引压管施加于固态(硅膜片)传感器上,当压力变化时,扩散硅膜片的电阻在压力电阻效应下发生变化,这个变化作为电信号被检测出来,通过线路将其转换为与压力成比例关系的电压信号,该信号经高分辨率模拟-数字转换器转换为数字信号,经微处理器处理后,在LCD显示器上显示出被检介质压力值的数字。
4、技术指标
4.1量程:0 ~ 60Mpa(各档)
4.2、分辨率: 1Pa
4.3、宽屏、6位大字符、清晰直观
4.4、准确度:0.1%F˙S
4.5、环境温度:5 ~ 50℃
4.6、直流工作时间:≥40小时
4.7、显示:41/2LCD   51/2LCD
4.8、相对湿度:≤80%RH
4.9、过载能力:为量程上限的1.2 ~ 1.5倍
4.10、外壳直径:110mm
4.11、重量:1Kg
4.12、电源:外置充电器220VAC  50Hz  3VA
4.13、安装接头:M20X1.5
5、使用操作
5.1、电源开、关键:按“开”键仪表打开,LCD显示仪表测量状态;按“关”键,仪表关机,切断电源。
5.2校零键:测量前,按一下:“校零”键,仪表自动将传感器的零点值采集并送CPU进行处
理,保证仪表所测数据为实际压力值。
5.3压力键:开机后LCD右下角显示该仪表的压力单位,若使用中按“单位”键、使LCD显示为“Psi、Bar、mmHg、Kgf/cm2”中任何一种单位时,按一下“压力”键,仪表自动切换到出厂时设置压力单位档上。
5.4菜单说明:
1.同时按“单位”、“压力”键,仪表首位显示“n0.0000”。按“单位”键七次,仪表首位显示“Y0.0000”,按“压力”键退出。
2.同时按“单位”、“压力”键,仪表首位显示“E0.0000”。按一次“压力”键,仪表首位显示“F0.0000”为量程设置,出厂前厂家已设置好,请不要按“单位”键。
3. 按一次“压力”键,仪表首位显示“d 0.0000”, 出厂前厂家已设置好,请不要按“单位”键
4. 按一次“压力”键,仪表首位显示“.0.0000”为小数点设置,出厂前厂家已设置好,请不要按“单位”键。
5. 按一次“压力”键,仪表首位显示“J0.0000”为修正线性前的满程调整,出厂前厂家已按该仪表量程调整好,请不要按“单位”键。
6. 按一次“压力”键,仪表首位显示“L0.0000”为修正线性状态,若发现该仪表线性与您的标准之间存在误差时,可以按“单位”键,进行修正。
修正时请以1000点从低到高逐点修正,(例一160kPa:从10.00kPa、20.00kPa、30.00kPa、40.00kPa一直逐点到160.00kPa。例二20.000kPa:从1.000kPa、2.000kPa、3.000kPa一直逐点到20.000kPa。到每一修正点时,请都按一次“单位”键)出厂前厂家已修正好。
7.按一次“压力”键,仪表首位显示“t0.0000”
为温度补偿,出厂前厂家模拟高低温补偿好。
8. 按一次“压力”键,仪表首位显示“P0.0000”为修正线性和模拟高低温后的第二次满量程调整,出厂前厂家调整好。若发现仪表与您的标准有误差时,请在这个菜单中调整。方法为:清零,加压到该仪表满量程,仪表与标准有误差时,按一下“单位”键即可。(注:-100KPa的满量程校准点为-90.00KPa)
9. 按一次“压力”键,仪表首位显示“y0.0000”表示菜单打开,按一次“单位”键。仪表首位显示“n0.0000”表示菜单关闭。按一下“压力”键,退出,操作完毕。
10.在上述菜单中,您只要掌握线性修正和第二次满程调整步骤,即注意第6条和第8条(文字下
有下划横线)
6、      使用注意事项
6.1仪表应放置在无尘腐蚀的环境中,若有特殊要求,请在合同中注明。
6.2仪表不用时,应关掉电源,长期不用时,应三个月充电一次。
6.3仪表有足够过载能力,但切勿严重过载,否则会造成传感器的损坏,导致仪表无法使用。
6.4仪表传感器属于高精密产品,硅膜片表面切勿与固体碰撞,否则会损坏传感器。
6.5没有专业的检测技能和专用的检测设备,切勿打开机盖进行检修,更不允许调整内部器件,更换材料,否则无法保证仪表的可靠性。
6.6、勿让电烙铁等其他发热体靠近显示屏,以防烫坏塑脂材料。
6.7、不能使用汽油、酒精等化学溶剂擦洗面板。
6.8、仪表虽有抗震设表,但仍应非常小心轻放,特别在现场使用时,避免摔跌、冲撞。
存 放
应避免在下列场所存放仪表
1.湿度很大
2.高温热源附近
3.存在强烈振动
4.具有腐蚀性气体

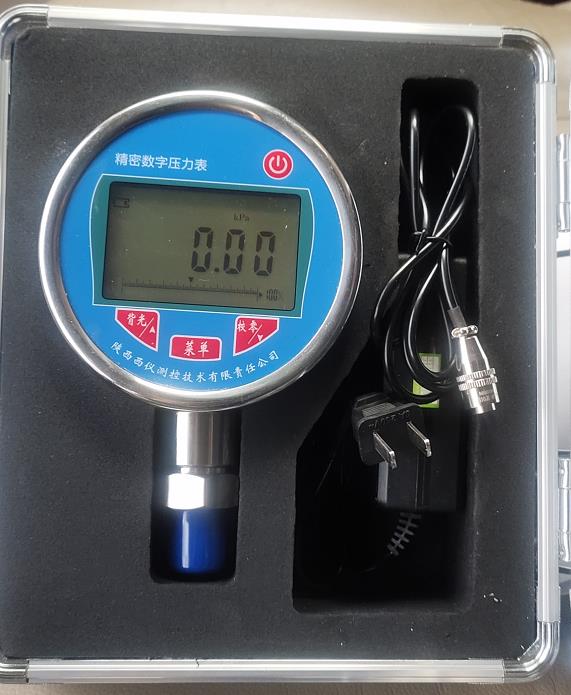

7、       附件
密码箱                        1只
说明书                        1份
充电器                       1只
合格证                       1份
信誉卡                        1份
检定证书(按需求送检)      1份
