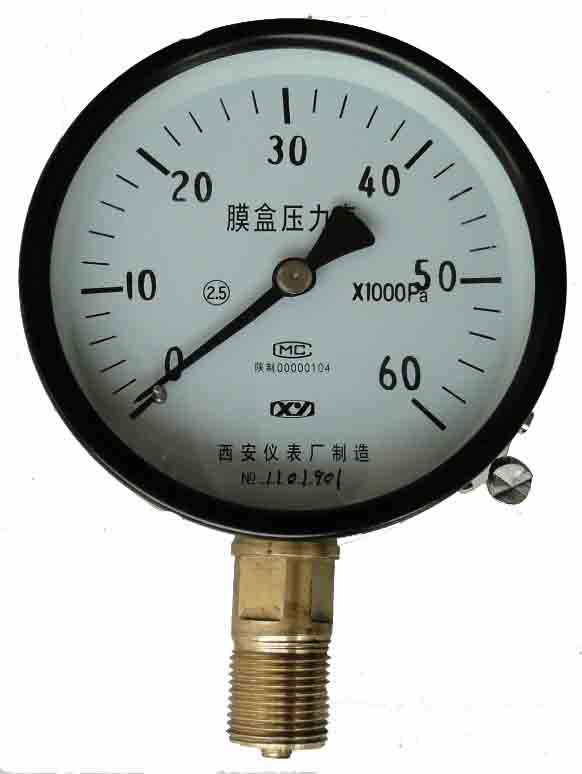

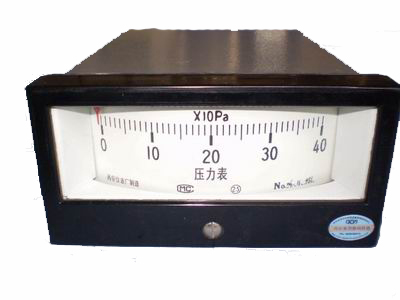

膜盒压力表

来源: 作者: 发布日期:2021-06-04 访问次数:49

型号:YE-100/150

名称:膜盒压力表

精度:1.6/2.5

单位:台

YE-100/150膜盒压力表采用膜盒作为测量微小压力的敏感元件。测量对铜合金不起作用、无爆炸危险气体的微压和负压,广泛用于锅炉通风、气体管道、燃烧装置等及其它类似设备上。

二、工作用原理及结构特点
    仪表由测量系统(包括接头、膜盒等)、传动机构、指示装置和外壳组成。
    当被测介质的压力作用于膜盒时,其自由端产生相应弹性变形一位移,经拨杆带动传动机构放大,由指示装置将被测压力在仪表度盘上指示出来。
三、技术数据
1.表精度等级:2.5级、1.6级
2.膜盒材料:0Cr17Ni12Mo2 (316)、
3. 温度影响:仪表在使用环境温度偏离20±5℃时,仪表受温度影响的示值最大变化率:
        刚性:不大于量程0.1%/℃;
         柔性(远接式):不大于量程0.1+0.025L%/℃ (L—传压导管长度m)
4. 使用工作温度:-25℃~55℃
5.连接尺寸:
⑴螺纹连接:M20X1.5 (G3/8、G1/2)
⑵法兰连接:①国家标准GB/T9119-2000
            ②本公司法兰标准 (见法兰盘规格选用表)
            ③可根据用户特殊需要生产
6.指示仪表表壳公称直径:Φ100、Φ150
7. 仪表执行标准:JB/T8624—1997
8.标度范围、精确度等级及重量

型号 标度范围KPa
正压 负压 正负压 精确度等级 重量kg
YE-100/B
YE-150/B
0~1.6
0~2.5
0~4
0~6
0~10
0~16
0~25
0~40
-1.6~0
-2.5~0
-4~0
-6~0
-10~0
-16~0
-25~0
-40~0
-0.8~+0.8
-1.2~+1.2
-2~+2
-3~+3
-5~+5
-8~+8
-12~+12
-20~+20
2.5 0.5
四、验收与保管
    1、用户收到仪表后,应先检测包装是否完整无损,如有损坏,应立即查明原因。
    2、打开包装,检查仪表是否完好。如有损坏,应立即通知我厂。
    3、仪表应贮藏于干燥通风的室内
五、安装与使用
    1、仪表允许使用范围为满量程1/3-3/4。
    2、仪表使用的环境温度为-40-60℃(普通型)、0-60℃(耐震性),在偏离20±5℃这个范围时,应考虑温度附加差,其温度附加误差系数为0.04%/℃。
    3、仪表表头应垂直安装,安装现场所应光线充足,以便读数和维护。
    4、仪表内充有阻尼油时,可用于强烈震动的场合,具有良好的耐震效果,但此时仪表指示的平均值比一般用途压力表指示的平均值略有降低,用户使用时应记录此差值,以作校正。
    5、压力表检验时打开油堵必须与大气相通。使用时剪开油堵保证精度。
    6、仪表应定期进行示值校验,以保证指示准确。
六、订货须知
    订货时必须注明型号、名称、测量范围、精度等级以及接头螺纹。
