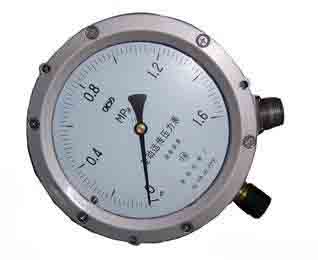

差动远传压力表

来源: 作者: 发布日期:2021-06-04 访问次数:47

型号:YTT-150

名称:差动远传压力表

精度:1.6

单位:台

YTT-150差动远传压力表是二线制本质安全性防爆仪表,用于测量对铜及其合金不起腐蚀作用的液体、气体和蒸汽的压力。仪表带上阻尼器后,可测量脉动、冲击、突然卸荷介质的压力。带上隔膜部分后,可测量大粘度、有腐蚀性质的压力。仪表除就地进行压力指示外,还连续输出与被测压力信号成线性的4-20MA直流信号,可以与DDZ-111电动单元组合仪表中的显示、记录、调节仪表联网用,组成自动记录、调节、控制等系列。适用于石油化工、冶金、电站,轻工等部门使用。仪表符合GB3836.4-82《爆炸性环境用反爆电气设备本质安全电器和电路设备》有关要求。

  • 名称

    差动远传压力表

  • 输出信号

    4~20MADC,二线制


  • 精度

    1.6级

  • 负载电阻

    250~350欧姆

 测量范围;见型号规格表


2, 防爆标志;IB11CT5

3, 供电电源;直流24V±15 %

ISB5362-1006

(本安全型经 5362-1006 型安全供电)

4,工作环境

(1) 温度:-25℃~55℃

(2) 相对湿度不超过80%

(3) 电磁强度;≤5奥斯特

注;1产品分为基础,带阻尼器型Z,带隔膜性G (与)介质接触部分材料为1Gr18Ni9Yi和P2611混炼、带隔膜阻尼型"F"。

2仪表供电电源为直流24v作本质安全型使用时由CI系列ISB安全栅供电,做普通型使用时由配电器供电



YTT

代号

型式

测量范围



基基型

-0.1~0; 0.06;0.15;0.3;0.5; 0.9;1.5; 2.4; 0.1;

0.16;0.25;0.4;0.6;1;1.6;2.5;1.6;10;16;25;40;60;100

Z

带阻尼路



G

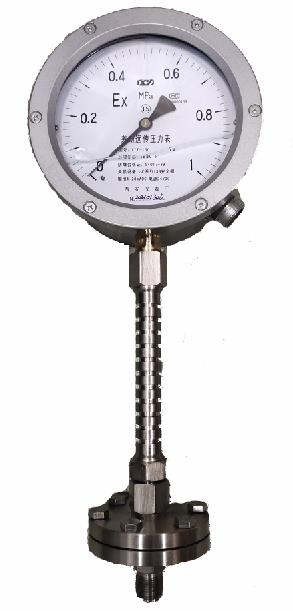

带隔膜

0~0.1; 0.16; 0.25; 0.4; 06; 1; 1.6; 2.5; 4; 6; 10; 16; 25; 40; 60; 100


F

带隔膜




带隔膜尼器

输出



代号

4-20MADC


YTT

Z

-150

0-6MPa完整型号、测量范围
