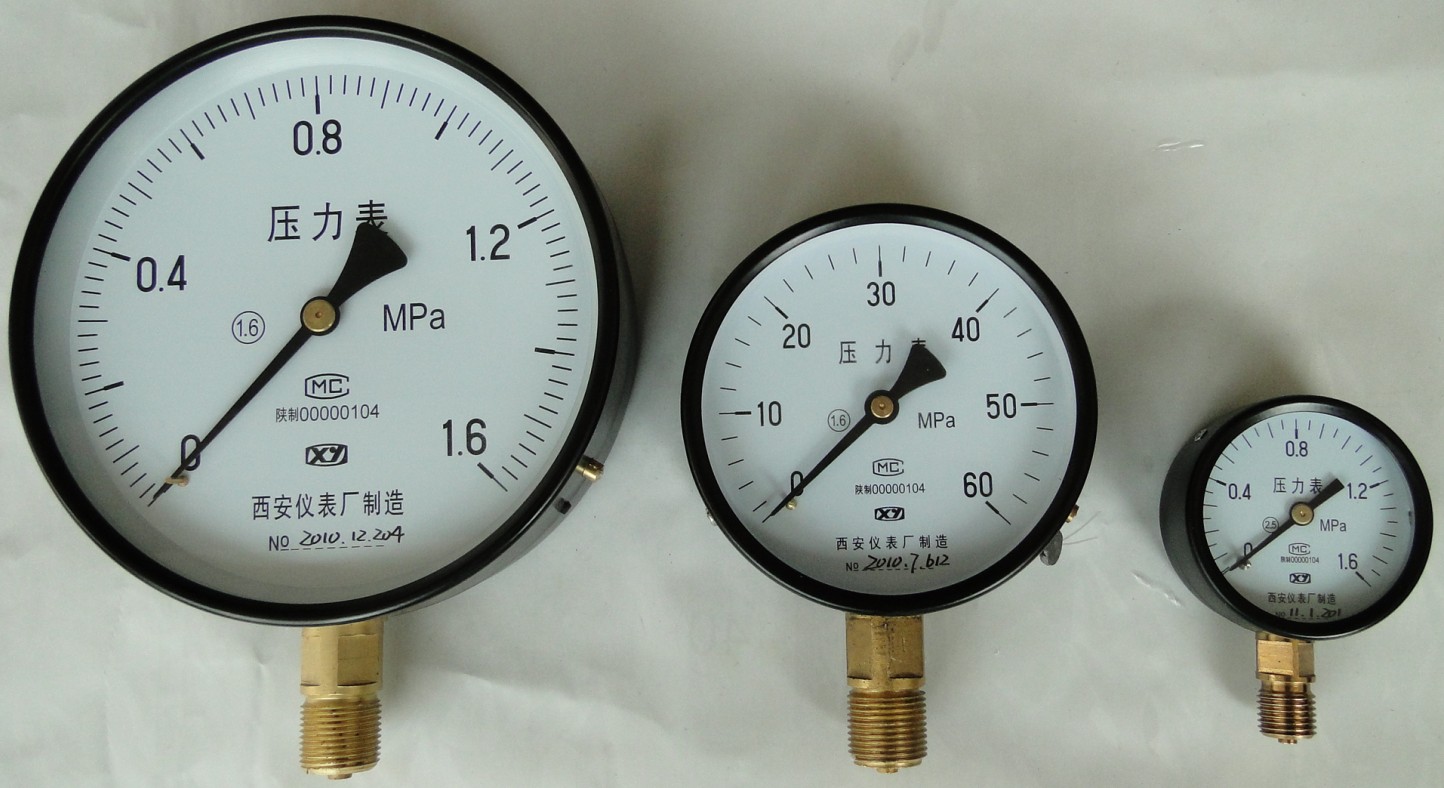

普通压力表

来源: 作者: 发布日期:2021-06-02 访问次数:982

型号:Y-60/100/150/200/250

名称:普通压力表

精度:1.0/1.6/2.5

单位:台

Y-60/100/150/200/250普通压力表属于就地指示型压力表,就地显示压力的大小,不带远程传送显示、调节功能。在工业过程控制与技术测量过程中,由于一般压力表的弹性敏感元件具有很高的机械强度以及生产方便、安装简单读数方便等特性,使得一般压力表得到越来越广泛的应用。

普通压力表适用测量无爆炸,不结晶,不凝固,对铜和铜合金无腐蚀作用的液体、气体或蒸汽的压力和真空。
普通压力表通过表内的敏感元件--波登管的弹性变形,再通过表内机芯的转换机构将压力形变传导至指针,引起指针转动来显示压力。

型号

结构形式

精确度%

测量范围 MPa

Y-50

Y-50T

Y-50Z

Y-50ZQ

径向无边

径向带后边

轴向无边

轴向带前边

±2.5

-0.1~0;-0.1~0.06;-0.1~0.15;

-0.1~0.3;-0.1~0.5;-0.1~0.9

-0.1~1.5;-0.1~2.4;0~0.16;0~0.25;

0~0.4;0~0.6;0~1.0;0~1.60~2.5;

0~4.0;0~6.0;0~10;0~16 ;0~25;

0~40;0~60;0~100

Y-60

Y-60T

Y-60Z

Y-60ZQ

径向无边

径向带后边

轴向无边

轴向带前边



Y-75

Y-75T

Y-75Z

Y-75ZQ

径向无边

径向带后边

轴向无边

轴向带前边



Y-100

Y-100T

Y-100Z

Y-100ZQ

径向无边

径向带后边

轴向无边

轴向带前边

±1.6



Y-150

Y-150T

Y-150Z

Y-150ZQ

径向无边

径向带后边

轴向无边

轴向带前边



注:轴向可按要求带方形前边或卡箍式




使用工作温度:-40℃~70℃

抗工作环境振动:V·H·3级;

相对湿度不大于90%;

温度影响:不大于0.4%/10℃(使用温度偏离20±5℃) ;

执行标准:GB/T1226-2001 ;

型号

外形尺寸 mm



A

B

C

D

d

d0

M



Y-50

29

24

9

50

/

/

G1/4

Y-50T

29

27

11

60

3.4



Y-50Z

29

24

0

/

/



Y-50ZQ

29

24

0

60

3.4



Y-60

31

32

14

60

/

/

14X1.5

Y-60T

31

32

15

75

3.4



Y-60Z

30

32

0

/

/



Y-60ZQ

30

32

0

75

3.4



Y-75

24

30

12

75

/

/



Y-75T

24

30

12

90

5.5



Y-75Z

24

30

0

/

/



Y-75ZQ

24

30

0

90

5.5



Y-100

44

45

18

100

/

/

20X1.5

Y-100T

44

46

19

118

5.5



Y-100Z

43

45

34

/

/



Y-100ZQ

43

45

44

118

5.5



Y-150

50

47

19

149

/

/

20X1.5

Y-150T

50

48

20

165

5.5



Y-150Z

51

47

55

/

/



Y-150ZQ

51

47

55

165

5.5



注:连接螺纹可按要求订货


展开


折叠

连接螺纹尺寸示意图连接螺纹尺寸示意图

外壳公称直径

接头尺寸



D

d

L

d1

mm

mm

mm

mm

50

M14×1.5

14

5

60

M14×1.5

14

5

75

G3/8

14

5

100

M20×1.5

20

6

150

M20×1.5

20

6


1)工作压力使用全量程的 1/3 ~ 2/3 为宜,使用范围最高不得超过满刻度的 3/4 。
2)检定周期一般不超过半年,测压部位介质波动大,使用频繁,准确度要求较高,以及对安全因素要求较严的,可按具体情况将检定周期适当缩短。
3)工作环境应无腐蚀性气体。
