双金属温度计

来源:西仪测控 作者:西仪测控 发布日期:2021-06-02 访问次数:519

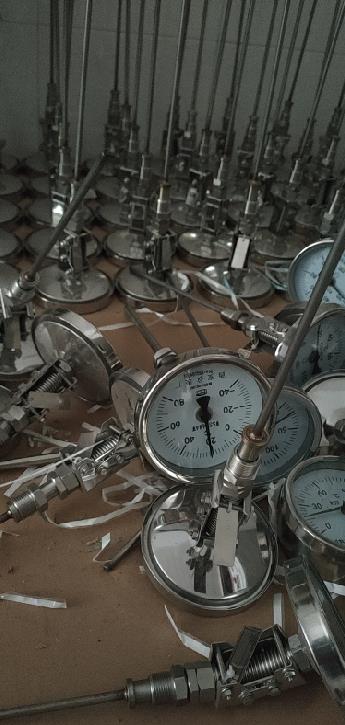

型号:WSS-481

名称:双金属温度计

精度:1.0/1.6

单位:台

WSS-481双金属温度计是采用金属片为感温元件的一种测量仪表,可以直接测量各种生产过程中的-80℃-+500℃范围内液体蒸汽和气体介质温度。广泛用于机械、化工、轻纺、制药、食品、船舶等生产过程中的测量和控制。

产品简介

    WSS系列双金属温度计是一种测量中低温度的现场检测仪表。双金属温度计可以直接测量各种生产过程中的-80℃~+500℃范围内液体、蒸汽和气体介质温度。

主要特点

现场显示温度,直观方便;安全可靠,使用寿命长;

多种结构形式,可满足不同要求。

工作原理

双金属温度计是基于绕制成环性弯曲状的双金属片组成。一端受热膨胀时,带动指针旋转,工作仪表便显示出所应的温度值。

技术参数

执行标准

JB/T8803-1998  GB3836-83

其他参数

标度盘公称直径:60,100,150

精度等级:(1.0),1.5

热响应时间:≤40S

防护等级:IP55

角度调整误差:角度调整误差应不超过其量程的1.0%

回差:双金属温度计回差应不大于基本误差限的绝对值

重复性:双金属温度计重复性极限范围应不大于基本误差限绝对值的1/2

测量范围℃ 适用范围

工业、商业 实验室、小型

-80~+40 √ √

-40~+80 √ √

0~50 √ √

0~100 √ √

0~150 √ √

0~200 √ √

0~300 √ √

0~400 √ √

0~500 √ √

正常工作天气条件

工作场所 温度℃ 相对湿度%

掩蔽场所 -25~+55 5~100

户外场所 -40~+85 5~100

测量端形式

外形及尺寸

形式 A B C E L d

轴向型 65 23 73 - 75

100

150

200

300

400

500

750

1000 Φ6

Φ8

Φ10

105 23 73 -

155 23 73 -

径向型 65 50 110 34

105 50 110 34

105 50 110 34

135°向型 105 23 85 -

155 23 85 -

万向型 105 23 178 120

155 23 178 120

安装固定形式

可动外螺纹管接头

MHSWdM16×1.51218Φ6Φ8Φ10M20×1.51622M27×22030NPT1/41518NPT1/21922NPT3/42530

可动内螺纹管接头

MHSWdM16×1.51218Φ6Φ8Φ10M20×1.51622M27×22030NPT1/41518NPT1/21922NPT3/42530

固定螺纹管接头

MHSWdM16×1.51218Φ6Φ8Φ10M20×1.51622M27×22030NPT1/41518NPT1/21922NPT3/42530

卡套螺纹接头

MHSWdM12×1.51519Φ6M16×1.51522Φ8M20×1.51624Φ10

卡套法兰接头

D D0 D1 SW d0 d

Φ60 Φ42 Φ24 Φ22 Φ9 Φ8 Φ10

固定法兰

D D1 D2 H d0 d

Φ105 Φ75 Φ55 Φ16 Φ14 Φ8

Φ10

备注:可提供ANSI、JB、HG等标准法兰。

选型编码

     型号 WSS   双金属温度计

表盘公称直径 -3   Φ60

-4   Φ100

-5   Φ150

表盘形式 0   轴向(直型)

1   径向(角型)

2   135°向(钝角型)

8   万向(可调角型)

安装固定形式 0   无固定装置

1   可动外螺纹

2   可动内螺纹

3   固定螺纹

4   固定法兰

5   卡套螺纹

6   卡套法兰

保护形式 -   普通型

W   防护型

F   防腐型

型号及规格

轴向型双金属温度计

型号 测温范围 精度等级 保护管材料 规格  安装固定形式

D L

WSS-300 -80~+40

-40~+80

0~50

0~100

0~150

0~200

0~300 1.5 1Cr18Ni9Ti

304

316

316L

哈氏C-276 Φ60 75

100

150

200

300

400

500

750

1000 无固定装置

WSS-400 Φ100

WSS-500 Φ150

WSS-301 Φ60 可动外螺纹

WSS-401 Φ100

WSS-501 Φ150

WSS-302 Φ60 可动内螺纹

WSS-402 Φ100

WSS-502 Φ150

WSS-303 Φ60 固定螺纹

WSS-403 Φ100

WSS-503 Φ150

WSS-304 Φ60 固定法兰

WSS-404 Φ100

WSS-504 Φ150

WSS-305 Φ60 卡套螺纹

WSS-405 Φ100

WSS-505 Φ150

WSS-306 Φ60

WSS-406 Φ100 卡套法兰

WSS-506 Φ150

径向型双金属温度计

型号 测温范围 精度等级 保护管材料 规格 安装固定形式

D L

WSS-310 -80~+40

-40~+80

0~50

0~100

0~150

0~200

0~300

0~400

0~500 1.5 1Cr18Ni9Ti

304

316

316L

哈氏C-276 Φ60 75

100

150

200

300

400

500

750

1000 无固定装置

WSS-410 Φ100

WSS-510 Φ150

WSS-311 Φ60 可动外螺纹

WSS-411 Φ100

WSS-511 Φ150

WSS-312 Φ60 可动内螺纹

WSS-412 Φ100

WSS-512 Φ150

WSS-313 Φ60 固定螺纹

WSS-413 Φ100

WSS-513 Φ150

WSS-314 Φ60 固定法兰

WSS-414 Φ100

WSS-514 Φ150

WSS-315 Φ60 卡套螺纹

WSS-415 Φ100

WSS-515 Φ150

WSS-316 Φ60

WSS-416 Φ100 卡套法兰

WSS-516 Φ150

135°向型双金属温度计

型号 测温范围 精度等级 保护管材料 规格 安装固定形式

D L

WSS-420 -80~+40

-40~+80

0~50

0~100

0~150

0~200

0~300

0~400

0~500 1.5 1Cr18Ni9Ti

304

316

316L

哈氏C-276 Φ100 75

100

150

200

300

400

500

750

1000 无固定装置

WSS-520 Φ150

WSS-421 Φ100 可动外螺纹

WSS-521 Φ150

WSS-422 Φ100 可动内螺纹

WSS-522 Φ150

WSS-423 Φ100 固定螺纹

WSS-523 Φ150

WSS-424 Φ100 固定法兰

WSS-524 Φ150

WSS-425 Φ100 卡套螺纹

WSS-525 Φ150

WSS-426 Φ100 卡套法兰

WSS-526 Φ150

万向型双金属温度计

型号 测温范围 精度等级 保护管材料 规格 安装固定形式

D L

WSS-480 -80~+40

-40~+80

0~50

0~100

0~150

0~200

0~300

0~400

0~500 1.5 1Cr18Ni9Ti

304

316

316L

哈氏C-276 Φ100 75

100

150

200

300

400

500

750

1000 无固定装置

WSS-580 Φ150

WSS-481 Φ100 可动外螺纹

WSS-581 Φ150

WSS-482 Φ100 可动内螺纹

WSS-582 Φ150

WSS-483 Φ100 固定螺纹

WSS-583 Φ150

WSS-484 Φ100 固定法兰

WSS-584 Φ150

WSS-485 Φ100 卡套螺纹

WSS-585 Φ150

WSS-486 Φ100 卡套法兰

WSS-586 Φ150

备注:

选型须知:请提供型号、表盘直径、精度等级、安装固定形式、测温范围、保护管材质、长度或插入深度。选型举例:万向型双金属温度计,表盘直径Φ100,测温范围0~400℃,1.5级,活动外螺纹M27×2,长度450mm WSS-481, 0~400℃,L=450, M27×2,1.5级
